Wymiana zasilacza nie kończy się na wsunięciu nowej jednostki do obudowy. Trzeba jeszcze prawidłowo rozpoznać przewody, podłączyć płytę główną, procesor, kartę graficzną i dyski, a potem bezpiecznie sprawdzić komputer. Pokażę, jak podłączyć zasilacz do komputera, na co uważać przy modelu modularnym oraz dlaczego laptop wymaga zupełnie innego podejścia.
Najważniejsze zasady bezpiecznego podłączania zasilacza
- 24-pin ATX zasila główną płytę główną.
- 4+4-pin EPS/CPU podłącza się przy gnieździe procesora.
- 6+2-pin PCIe służy do zasilania karty graficznej, nie procesora.
- W zasilaczu modularnym używaj wyłącznie kabli dostarczonych z tym konkretnym modelem.
- Przed uruchomieniem sprawdź, czy każda wtyczka weszła do końca i zatrzasnęła się.
Co przygotować przed montażem nowego zasilacza
Pracę zaczynam od całkowitego wyłączenia komputera. Przełącznik z tyłu zasilacza ustawiam w pozycji „0”, odłączam przewód od gniazdka i przytrzymuję przycisk uruchamiania przez około 10 sekund, aby rozładować pozostałe napięcie. Dopiero wtedy zdejmuję boczny panel obudowy.
Potrzebny będzie zwykle śrubokręt krzyżakowy, latarka i trochę miejsca na rozłożenie przewodów. Przy wymianie starej jednostki robię zdjęcie podłączonych kabli przed ich odpięciem. To prosty krok, który potrafi oszczędzić sporo nerwów, zwłaszcza gdy komputer ma kilka dysków lub kartę graficzną z dodatkowymi przewodami.
Sprawdź zgodność zasilacza z komputerem
Najpierw upewniam się, że zasilacz ma odpowiednią moc i właściwe złącza. Dla typowego komputera biurowego często wystarczy model o mocy 400-550 W, podczas gdy zestaw z wydajną kartą graficzną może wymagać 650, 750 W lub więcej. Sama liczba watów nie wystarcza, bo znaczenie ma również jakość jednostki, moc linii 12 V i obecność odpowiednich zabezpieczeń.
Jeżeli wymieniasz zasilacz tylko dlatego, że komputer się wyłącza, nie zakładaj od razu, że winna jest jego moc. Przyczyną może być przegrzewanie, uszkodzona pamięć RAM, karta graficzna albo zwarcie. Nowy zasilacz nie naprawi problemu, który znajduje się gdzie indziej.
Komputer stacjonarny a laptop
Opisane czynności dotyczą przede wszystkim komputera stacjonarnego z zasilaczem ATX. W laptopie nie montuje się typowej jednostki ATX. Zwykle wymienia się zewnętrzny zasilacz na model o zgodnym napięciu, natężeniu, końcówce albo standardzie USB-C Power Delivery.
Nie podłączaj przypadkowego zasilacza do laptopa tylko dlatego, że pasuje mechanicznie. Niewłaściwe napięcie, polaryzacja lub parametry ładowarki mogą uszkodzić płytę główną. W przypadku laptopa najlepiej sprawdzić oznaczenia na obudowie starego zasilacza i wymagania producenta urządzenia.

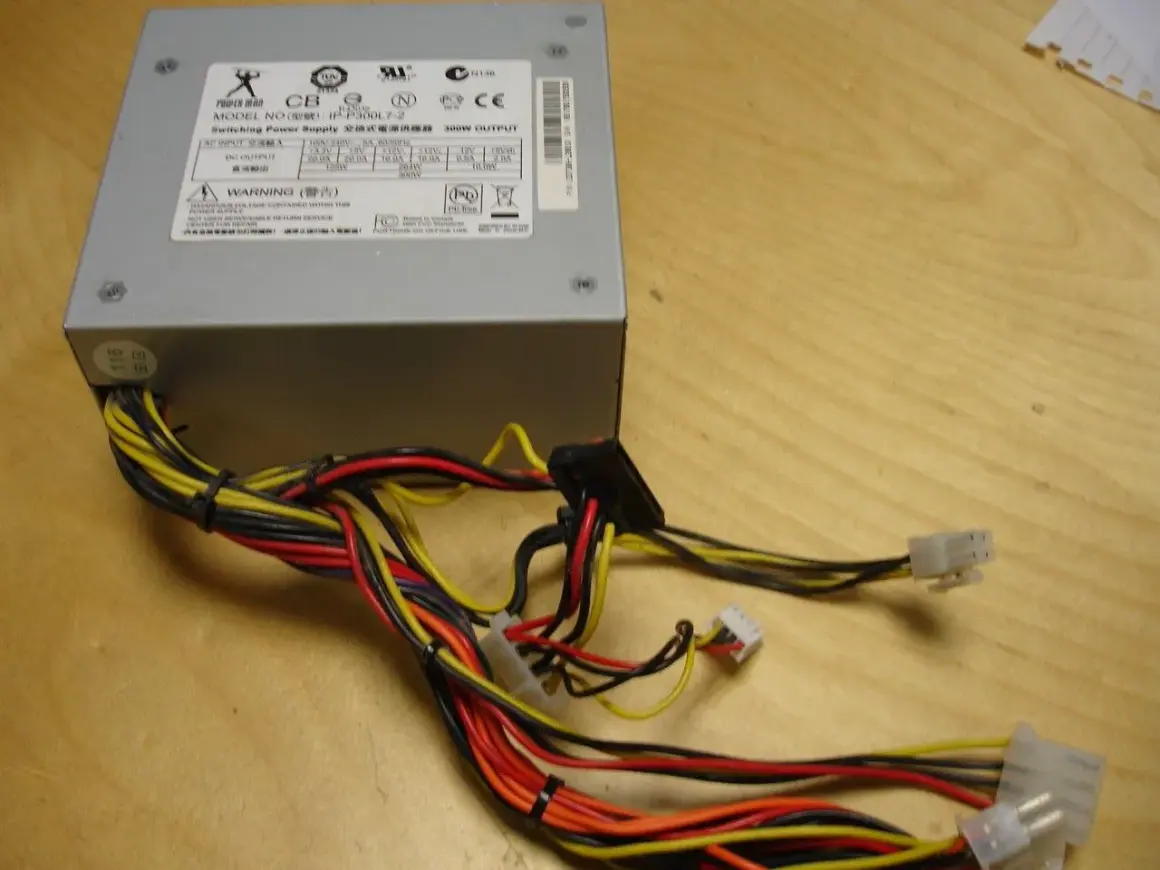

Gdzie podłączyć każdy przewód zasilacza
Najwięcej pomyłek wynika z podobnego wyglądu wtyczek. Ja kieruję się przede wszystkim opisem na przewodzie i płycie głównej, a nie samym kształtem. Złącza mają klucze uniemożliwiające część błędów, ale użycie niewłaściwego kabla nadal może skończyć się awarią.
| Przewód | Miejsce podłączenia | Do czego służy |
|---|---|---|
| 24-pin ATX, czasem 20+4 | Boczna krawędź płyty głównej | Główne zasilanie płyty i części podzespołów |
| 4+4-pin EPS/CPU | Górna część płyty, obok procesora | Zasilanie sekcji procesora |
| 6+2-pin PCIe | Karta graficzna | Dodatkowe zasilanie GPU |
| SATA Power | Dyski SSD, HDD, kontrolery i niektóre akcesoria | Zasilanie urządzeń SATA |
| Molex 4-pin | Starsze wentylatory, kontrolery i akcesoria | Zasilanie starszych urządzeń peryferyjnych |
| 12V-2x6 lub 12VHPWR | Niektóre nowoczesne karty graficzne | Zasilanie wydajnych kart jednym przewodem |
Przewodu EPS nie należy mylić z PCIe. Oba mogą mieć po osiem styków, ale mają inne zastosowanie i często różnią się oznaczeniami. Kabel opisany jako CPU lub EPS trafia do płyty głównej, a PCIe lub VGA do karty graficznej.
W przypadku złączy 12V-2x6 i 12VHPWR wtyczka musi być wsunięta całkowicie. Nie zostawiam widocznej dużej szczeliny i nie zaginam przewodu tuż przy końcówce. Jeżeli zasilacz ma natywny przewód do karty, korzystam z niego zamiast z kilku przejściówek.
Jak zamontować i podłączyć zasilacz krok po kroku
Po odłączeniu starej jednostki wsuwam nowy zasilacz do wnętrza obudowy. W większości obudów montuje się go na dole, a wentylator kieruje w stronę perforacji z filtrem przeciwkurzowym. Jeśli na dole nie ma otworów, wentylator powinien być skierowany do wnętrza obudowy, zgodnie z konstrukcją danego modelu.
- Odłącz stare przewody od płyty głównej, procesora, karty graficznej i dysków. Nie wyrywaj wtyczek za kable. Najpierw zwolnij zatrzask, a dopiero potem wysuń złącze.
- Przykręć zasilacz czterema śrubami z tyłu obudowy. Dokręć je stabilnie, ale bez nadmiernej siły, ponieważ można uszkodzić gwint lub obudowę.
- Podłącz 24-pin ATX do głównego gniazda płyty. Jeśli przewód jest rozdzielony na części 20+4, połącz je przed włożeniem albo włóż jednocześnie, pilnując prowadnicy i zatrzasku.
- Podłącz 4+4-pin EPS/CPU przy gnieździe procesora. W niektórych płytach występują dwa gniazda, na przykład 8+4 albo 8+8. Podstawowe 8 pinów jest zazwyczaj wymagane, a dodatkowe przydaje się przy mocnych procesorach lub podkręcaniu.
- Podłącz kartę graficzną przewodem PCIe 6+2 albo natywnym 12V-2x6. Wtyczka 6+2 powinna być złożona w pełne 8 pinów, jeżeli karta ma gniazdo ośmiopinowe.
- Podłącz dyski i akcesoria przewodami SATA Power. Nie pomyl ich z przewodami SATA przesyłającymi dane, które łączą dysk z płytą główną.
- Ułóż przewody za tacką płyty głównej lub w przeznaczonych kanałach. Kable nie mogą dotykać wentylatorów ani blokować przepływu powietrza.
Przy zasilaczu modularnym podłączam do jego panelu tylko te przewody, których faktycznie potrzebuję. Gniazdo oznaczone jako MB przeznaczone jest dla przewodu płyty głównej, a złącza CPU, PCIe i SATA mają osobne oznaczenia. Nigdy nie używam przewodów z poprzedniego zasilacza, nawet jeśli pochodziły od tego samego producenta.
To ostatnie ostrzeżenie brzmi może przesadnie, ale w praktyce jest jedną z najważniejszych zasad. Od strony zasilacza modularne przewody nie mają uniwersalnego układu pinów. Kabel, który pasuje fizycznie, może przekazać napięcie w niewłaściwe miejsce i uszkodzić podzespoły.
Na co uważać przy karcie graficznej i mocnych podzespołach
Karta graficzna często jest najbardziej wymagającym elementem zestawu. Jeśli ma dwa gniazda PCIe, podłączam oba. Przy wydajnych modelach preferuję osobne przewody PCIe z zasilacza zamiast jednego kabla rozdzielonego na dwie końcówki, o ile instrukcja zasilacza lub karty nie zaleca inaczej.
Nie podłączaj przewodu EPS do karty graficznej ani PCIe do gniazda procesora. Wtyczki mogą wyglądać podobnie, lecz ich układ elektryczny jest inny. Jeżeli końcówka nie wchodzi bez użycia siły, traktuję to jako sygnał ostrzegawczy, a nie problem do rozwiązania mocniejszym dociśnięciem.
Przy nowoczesnych kartach z przewodem 12VHPWR lub 12V-2x6 trzeba zostawić trochę miejsca na łagodne poprowadzenie kabla. Nie wyginam go gwałtownie przy samej wtyczce, nie skręcam i nie obciążam końcówki boczną siłą. Dobrze osadzona wtyczka powinna wejść do końca i nie wysuwać się pod lekkim naciskiem.
Jak sprawdzić komputer po podłączeniu zasilacza
Przed zamknięciem obudowy wykonuję krótką kontrolę. Sprawdzam, czy 24-pin i EPS mają zatrzaśnięte klipsy, karta graficzna otrzymała wszystkie wymagane przewody, a w środku nie została luźna śrubka. Dopiero wtedy podłączam przewód sieciowy i ustawiam przełącznik zasilacza w pozycji „I”.
Po naciśnięciu przycisku uruchamiania komputer powinien wystartować bez zapachu spalenizny, trzasków i nietypowego brzęczenia. Wentylator zasilacza nie zawsze zacznie się kręcić od razu, ponieważ część współczesnych modeli ma tryb półpasywny. Sam brak obrotów wentylatora nie oznacza więc awarii.
Przeczytaj również: NAND flash w SSD - jak wybrać TLC, QLC i NVMe do laptopa
Gdy komputer w ogóle nie reaguje
- Sprawdź, czy przełącznik zasilacza znajduje się w pozycji „I”.
- Upewnij się, że przewód sieciowy jest dobrze osadzony w zasilaczu i gniazdku.
- Dociśnij złącze 24-pin oraz przewód EPS przy procesorze.
- Sprawdź przewód przycisku Power SW na płycie głównej.
- Odłącz zbędne akcesoria USB i dodatkowe dyski, aby wykluczyć zwarcie.
Jeżeli wentylatory tylko drgną, a komputer natychmiast się wyłącza, ponownie sprawdzam EPS, kartę graficzną i wszystkie przewody modularne. Przy wymianie zasilacza łatwo też przypadkowo poluzować pamięć RAM albo przewód panelu przedniego, dlatego nie ograniczam diagnostyki wyłącznie do samej jednostki.
Zapach spalenizny, dym, iskrzenie lub głośne trzaski oznaczają natychmiastowe odłączenie komputera od prądu. Nie testuję wtedy zasilacza metodą przypadkowego zwierania pinów. Bezpieczniej użyć testera zasilaczy albo przekazać komputer do serwisu.
Ostatnia kontrola przed zamknięciem obudowy
Po kilku minutach pracy obserwuję temperatury procesora i karty graficznej oraz sprawdzam, czy system nie resetuje się pod obciążeniem. Samo uruchomienie pulpitu nie jest pełnym testem, bo problemy z niewłaściwie podłączonym przewodem często pojawiają się dopiero podczas grania lub renderowania.
Jeżeli komputer działa stabilnie, dopiero wtedy zamykam obudowę i porządkuję przewody. Najważniejsze są trzy rzeczy: poprawne gniazdo, pełne wsunięcie wtyczki i właściwy kabel. Trzymanie się tych zasad sprawia, że montaż zasilacza jest przewidywalny nawet przy pierwszej samodzielnej wymianie.
