Dwa szybkie dyski M.2 nie zawsze oznaczają automatycznie szybszy komputer. Gdy w UEFI pojawia się opcja nvme raid mode, trzeba wiedzieć, czy płyta obsługuje łączenie nośników NVMe, jaki poziom RAID wybrać i co stanie się z danymi po zmianie ustawienia. Poniżej wyjaśniam konfigurację, wymagania, ryzyko utraty danych oraz sytuacje, w których RAID rzeczywiście ma sens.
Najważniejsze informacje o RAID dla dysków NVMe
- NVMe RAID łączy kilka dysków w jeden logiczny wolumin.
- RAID 0 zwiększa wydajność, ale awaria jednego dysku oznacza utratę całej macierzy.
- RAID 1 kopiuje dane na dwa nośniki i zapewnia ochronę przed awarią jednego z nich.
- Zmiana trybu z AHCI na RAID, VMD lub RST może uniemożliwić uruchomienie istniejącego systemu.
- Utworzenie albo usunięcie macierzy zwykle oznacza wymazanie danych z wybranych dysków.
Co oznacza tryb RAID dla dysków NVMe
Tryb RAID pozwala połączyć dwa lub więcej dysków w jeden logiczny magazyn danych. System operacyjny widzi wtedy najczęściej jeden wolumin, choć fizycznie dane znajdują się na kilku nośnikach.
Samo włączenie opcji RAID w BIOS-ie nie tworzy jeszcze macierzy. Zwykle dopiero w dodatkowym narzędziu, takim jak AMD RAIDXpert2 albo Intel Virtual RAID on CPU, wybiera się dyski, poziom RAID i rozmiar woluminu. Na płytach Intela ustawienie może być powiązane z technologią VMD, która przejmuje zarządzanie urządzeniami NVMe podłączonymi do określonych linii PCIe.
W praktyce nazwa ustawienia zależy od producenta. Można spotkać między innymi opcje NVMe RAID, VMD Controller, PCIe Storage under VMD, Intel RST lub RAIDXpert2. Ich sens jest podobny, ale szczegóły zależą od chipsetu, procesora, wersji UEFI i rozmieszczenia gniazd M.2.
RAID programowy i sprzętowy
Macierz można utworzyć na kilka sposobów. RAID zarządzany przez firmware płyty głównej powstaje przed uruchomieniem systemu i często wymaga sterownika podczas instalacji Windows. RAID programowy, na przykład Linux MD RAID, jest tworzony już przez system operacyjny za pomocą narzędzi takich jak mdadm.
Nie traktuję tych rozwiązań jako całkowicie zamiennych. Macierz utworzona w Intel RST albo AMD RAIDXpert2 może nie być widoczna w innym komputerze bez odpowiedniego kontrolera, natomiast RAID programowy jest bardziej zależny od systemu i konfiguracji jego uruchamiania.
Jaki poziom RAID wybrać dla NVMe
Najczęściej użytkownik wybiera między RAID 0 i RAID 1. W serwerach pojawiają się także RAID 5 i RAID 10, ale ich obsługa przez platformy konsumenckie nie jest oczywista. Zanim wybierzesz poziom, ustal, czy ważniejsza jest wydajność, pojemność czy odporność na awarię.
| Poziom | Minimalna liczba dysków | Użyteczna pojemność | Odporność na awarię | Typowe zastosowanie |
|---|---|---|---|---|
| RAID 0 | 2 | Około sumy pojemności | Brak | Duże pliki, scratch disk, testy wydajności |
| RAID 1 | 2 | Około pojemności mniejszego dysku | Awaria 1 dysku | Dokumenty, serwer plików, ważne dane |
| RAID 5 | 3 | Pojemność pomniejszona o 1 dysk | Awaria 1 dysku | Serwery z obsługą parzystości |
| RAID 10 | 4 | Około połowy sumy pojemności | Zależna od rozmieszczenia awarii | Bazy danych i wymagające serwery |
RAID 0 nie jest kopią zapasową

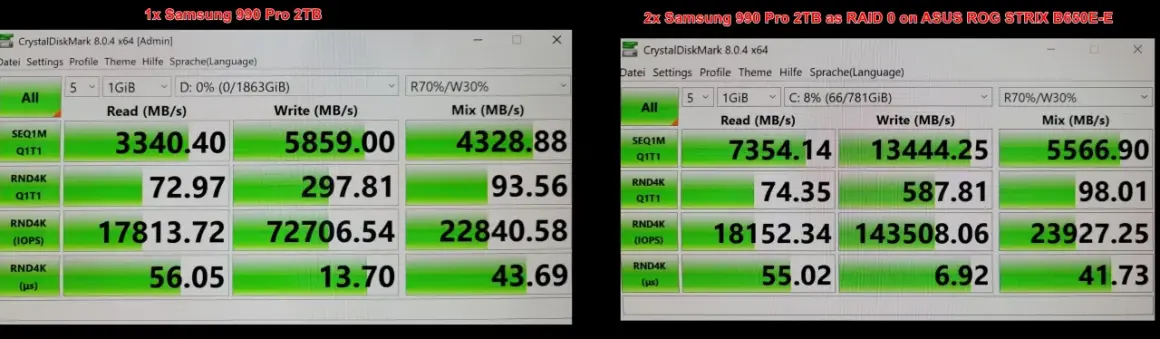

RAID 0 dzieli dane pomiędzy dyski. Przy dwóch nośnikach odczyt i zapis sekwencyjny mogą być wyraźnie szybsze, ale zysk zależy od kontrolera, linii PCIe, rozmiaru bloków i rodzaju obciążenia. Przy małych losowych operacjach różnica może być dużo mniejsza niż sugerują testy syntetyczne.
Największym problemem jest bezpieczeństwo. Awaria jednego z dwóch dysków powoduje utratę całej macierzy, ponieważ fragmenty każdego pliku są rozrzucone na obu nośnikach. RAID 0 ma sens wtedy, gdy przechowujesz dane możliwe do odtworzenia, na przykład pliki tymczasowe, cache lub kopie robocze projektów.
RAID 1 daje ochronę, ale nie zastępuje kopii zapasowej
W RAID 1 ten sam zapis trafia na dwa dyski. Jeśli jeden nośnik przestanie działać, system może nadal pracować z drugiego. Użyteczna pojemność macierzy dwóch dysków 2 TB wyniesie jednak około 2 TB, a nie 4 TB.
Mirroring chroni przed awarią dysku, lecz nie przed przypadkowym usunięciem pliku, ransomware, błędną aktualizacją ani uszkodzeniem systemu plików. Dlatego nawet przy RAID 1 potrzebna jest osobna kopia zapasowa, najlepiej przechowywana na innym urządzeniu lub w innej lokalizacji.
Co sprawdzić przed włączeniem NVMe RAID
Najpierw sprawdź instrukcję konkretnej płyty głównej. Obsługa macierzy może dotyczyć tylko wybranych gniazd M.2, a część slotów może dzielić linie PCIe z kartą graficzną, portami SATA albo innymi urządzeniami.
W dokumentacji ASUS tryb NVMe RAID jest oddzielony od zwykłego SATA RAID, a konfiguracja często wymaga włączenia odpowiedniej opcji w UEFI. W platformach Intela podobną rolę pełni VMD. Z tego powodu identycznie wyglądające dyski mogą być widoczne w jednym menu jako pojedyncze urządzenia NVMe, a w innym jako dyski obsługiwane przez kontroler RAID.
Lista kontrolna przed konfiguracją
- Sprawdź, czy płyta główna obsługuje NVMe RAID, a nie tylko RAID dla SATA.
- Upewnij się, że dyski pracują w obsługiwanych gniazdach M.2.
- Porównaj pojemność, interfejs PCIe i generację obu nośników.
- Zapisz kopię danych przed utworzeniem lub usunięciem macierzy.
- Przy instalacji Windows przygotuj sterownik Intel RST albo AMD RAID na pendrivie.
- Sprawdź, czy system uruchamia się w trybie UEFI, a nie Legacy lub CSM.
Najbezpieczniej używać dwóch identycznych dysków. Macierz może działać także z różnymi modelami, ale jej parametry zwykle ograniczy mniejszy i wolniejszy nośnik. Mieszanie dysków o różnych pojemnościach oznacza również niewykorzystaną część większego urządzenia.
Jak skonfigurować macierz w UEFI
Układ menu różni się między producentami, lecz ogólny schemat pozostaje podobny. Przed rozpoczęciem odłącz inne dyski, jeśli chcesz uniknąć pomyłki podczas wyboru nośników, i upewnij się, że masz kopię danych.
- Wejdź do UEFI, zwykle klawiszem Delete albo F2.
- Włącz kontroler VMD, NVMe RAID lub odpowiednią funkcję AMD RAID.
- Ustaw tryb uruchamiania na UEFI i wyłącz CSM, jeśli wymaga tego płyta.
- Zapisz ustawienia i ponownie otwórz menu konfiguracji RAID.
- Wybierz Create Array albo Create RAID Volume.
- Zaznacz właściwe dyski i określ poziom RAID.
- Ustaw nazwę, rozmiar woluminu oraz ewentualnie rozmiar paska.
- Utwórz macierz i sprawdź, czy pojawia się jako jeden wolumin.
W przypadku RAID 0 i RAID 1 najczęściej potrzebujesz dwóch dysków. RAID 5 wymaga co najmniej trzech, a RAID 10 czterech. Nie każda płyta obsługuje wszystkie te poziomy, szczególnie gdy macierz ma obejmować urządzenia podłączone do różnych kontrolerów.
Instalacja systemu na macierzy
Jeśli macierz ma być dyskiem systemowym, instalator Windows może nie zobaczyć jej bez sterownika kontrolera. W oknie wyboru dysku użyj opcji ładowania sterownika z pendrive'a, a dopiero później wskaż utworzony wolumin.
Włączenie VMD lub trybu RAID po zainstalowaniu systemu w AHCI może zakończyć się komunikatem o braku urządzenia startowego. Zmiana ustawienia nie musi niszczyć danych, ale system może nie mieć odpowiedniego sterownika. Przed taką modyfikacją sprawdź procedurę dla konkretnego modelu płyty i przygotuj plan powrotu do poprzedniej konfiguracji.
Najczęstsze problemy z NVMe RAID
Dyski nie pojawiają się w menu RAID
Przyczyną może być niewłaściwe gniazdo M.2, wyłączony VMD, brak obsługi przez chipset albo współdzielenie linii PCIe. Czasem jeden slot obsługuje wyłącznie dyski SATA M.2, mimo że złącze wygląda niemal identycznie.
Sprawdź też wersję UEFI i instrukcję płyty. Aktualizacja firmware może poprawić zgodność, ale nie doda funkcji, której platforma fizycznie nie obsługuje. Jeśli dysk znika po włączeniu VMD, szukaj go w menu kontrolera RAID, a nie na ogólnej liście NVMe.
System nie uruchamia się po zmianie trybu
To częsty skutek przełączenia AHCI na RAID albo włączenia VMD po instalacji systemu. Windows może zatrzymać się na ekranie odzyskiwania, ponieważ nie ładuje właściwego sterownika kontrolera.
Nie twórz od razu nowej macierzy i nie formatuj dysków. Najpierw wróć do poprzedniego ustawienia, uruchom kopię danych i dopiero potem przygotuj system do pracy z nowym kontrolerem. W przypadku instalacji od zera problem jest prostszy, bo sterownik można wskazać już w instalatorze.
Przeczytaj również: NGFF a NVMe - co naprawdę oznaczają w dyskach M.2?
Wydajność jest niższa niż oczekiwano
Dwa dyski PCIe 4.0 nie zawsze osiągną podwójny wynik pojedynczego nośnika. Ograniczeniem może być liczba linii procesora, chipset, temperatura, kontroler RAID albo mały rozmiar operacji. Przy długim zapisie znaczenie ma także cache SLC i przegrzewanie dysków.
Dlatego testuj macierz na danych podobnych do tych, z którymi pracujesz. Dla edycji dużych plików różnica może być widoczna, ale przy uruchamianiu aplikacji często większe znaczenie ma opóźnienie pojedynczego dysku niż maksymalny transfer sekwencyjny.
Kiedy RAID NVMe ma sens, a kiedy lepiej go pominąć
RAID 0 wybieram tylko wtedy, gdy wzrost transferu faktycznie skraca pracę i mam niezależną kopię danych. Do zwykłego komputera gamingowego najczęściej lepiej kupić jeden większy, szybki dysk niż budować macierz wyłącznie na podstawie wyników z benchmarku.
RAID 1 jest rozsądniejszy dla małego serwera plików, komputera roboczego albo systemu, który musi działać mimo awarii jednego nośnika. Trzeba jednak zaakceptować połowę dostępnej pojemności i nadal wykonywać backup.
| Scenariusz | Najrozsądniejszy wybór | Dlaczego |
|---|---|---|
| Gry i codzienna praca | Pojedynczy NVMe | Mniej komplikacji i zwykle niewielka różnica w odczuwalnej szybkości. |
| Pliki tymczasowe i cache | RAID 0 | Priorytetem jest transfer, a dane można łatwo odtworzyć. |
| Ważne pliki lokalne | RAID 1 | Awaria jednego dysku nie zatrzymuje pracy. |
| Serwer z dużą liczbą operacji | RAID 10 lub rozwiązanie serwerowe | Lepszy kompromis między wydajnością i odpornością, jeśli platforma go obsługuje. |
Najczęściej przecenianą korzyścią jest sama obecność słowa RAID w specyfikacji. Macierz nie naprawia wolnego procesora, nie obniża automatycznie opóźnień i nie zastępuje kopii zapasowej. Jeśli nie potrafisz jasno wskazać, jaki problem ma rozwiązać, pojedynczy NVMe będzie prostszym wyborem.
Decyzja przed kliknięciem Create Array
Ustawienie RAID dla NVMe jest przydatne, ale wymaga zgodności sprzętu, właściwych sterowników i świadomego wyboru poziomu macierzy. RAID 0 daje szybkość kosztem bezpieczeństwa, RAID 1 zwiększa dostępność kosztem pojemności, a bardziej rozbudowane warianty mają sens głównie na platformach, które naprawdę je wspierają.
Przed zmianą ustawień zapisz dane, sprawdź instrukcję płyty, przygotuj sterownik i upewnij się, że wiesz, jak odtworzyć system po awarii. Taka chwila przygotowania zwykle oszczędza znacznie więcej czasu niż późniejsze odzyskiwanie plików albo walka z komunikatem o braku dysku startowego.
