Gdy komputer zaczyna zwalniać, wiele osób patrzy wyłącznie na pojemność modułu. Tymczasem o jego działaniu decydują także mikroskopijne komórki DRAM, kontroler, zasilanie, ścieżki sygnałowe i sposób komunikacji z procesorem. Wyjaśniam, jak wygląda budowa pamięci RAM, za co odpowiada każdy element oraz co z tej wiedzy wynika przy wyborze i rozbudowie komputera.
Co naprawdę decyduje o działaniu pamięci operacyjnej
- Kości DRAM przechowują dane w milionach komórek zbudowanych z tranzystora i kondensatora.
- Moduł DIMM lub SO-DIMM to nie tylko układy pamięci, ale również płytka PCB, styki, układ SPD i elementy zasilania.
- DDR4 i DDR5 różnią się między innymi napięciem, organizacją kanałów, przepustowością i liczbą elementów na module.
- On-die ECC w DDR5 poprawia niezawodność wewnątrz kości, ale nie zastępuje pełnej pamięci ECC obsługiwanej przez platformę.
- Kompatybilność z płytą główną jest ważniejsza niż sama częstotliwość zapisana na opakowaniu.
Z czego składa się moduł RAM
Typowy moduł pamięci operacyjnej jest niewielką płytką drukowaną, na której umieszczono kilka lub kilkanaście czarnych układów scalonych. Najważniejsze są kości DRAM, ale bez pozostałych elementów nie mogłyby poprawnie współpracować z kontrolerem pamięci w procesorze.
Kości DRAM przechowują właściwe dane
DRAM oznacza dynamiczną pamięć o dostępie swobodnym. Każdy bit jest zapisywany w komórce zawierającej kondensator i tranzystor. Kondensator przechowuje ładunek, a tranzystor pozwala go odczytać lub zmienić.
Ładunek z czasem zanika, dlatego komórki muszą być regularnie odświeżane. To właśnie odświeżanie odróżnia DRAM od wielu innych rodzajów pamięci i sprawia, że po odłączeniu zasilania dane znikają. W praktyce pamięć RAM jest więc szybkim obszarem roboczym, a nie magazynem plików.
Płytka PCB i styki
Kości są lutowane do wielowarstwowej płytki PCB, która prowadzi zasilanie oraz sygnały danych, adresów i sterowania. Na dolnej krawędzi znajdują się styki wkładane do gniazda DIMM w komputerze stacjonarnym albo SO-DIMM w laptopie.
Wycięcie w płytce ma położenie zależne od generacji pamięci. Nie da się więc poprawnie włożyć modułu DDR5 do gniazda DDR4, nawet jeśli oba wyglądają podobnie. Inny układ wycięcia i liczba styków chronią przed takim połączeniem mechanicznym, ale nie zastępują sprawdzenia specyfikacji płyty głównej.
SPD zapisuje informacje o module
Na module znajduje się układ EEPROM z danymi SPD, czyli Serial Presence Detect. Przechowuje on informacje o pojemności, organizacji, obsługiwanych profilach, timingach i podstawowych parametrach zasilania.
Podczas uruchamiania BIOS lub UEFI odczytuje te dane, aby dobrać bezpieczne ustawienia. W DDR5 rolę komunikacyjną rozwija SPD hub, który pośredniczy w dostępie do pamięci konfiguracyjnej i innych elementów modułu. Dzięki temu system może sprawniej zarządzać bardziej złożonym układem.
Elementy zasilania zależą od generacji
W modułach DDR4 układy odpowiedzialne za zasilanie znajdują się głównie na płycie głównej. DDR5 przenosi część tej funkcji na sam moduł poprzez PMIC, czyli układ zarządzania energią.
PMIC reguluje napięcia potrzebne kościom pamięci i może monitorować ich pracę. DDR5 korzysta typowo z napięcia VDD na poziomie około 1,1 V, podczas gdy DDR4 używa około 1,2 V. Nie oznacza to jednak, że każdy moduł DDR5 zużywa mniej energii w każdej sytuacji, ponieważ wpływ mają także częstotliwość, pojemność, liczba kości i profil pracy.
Jak działa pojedyncza komórka i cała matryca
Pojedyncza komórka nie przechowuje pliku ani całej liczby, tylko jeden bit informacji. Setki, tysiące i miliony takich komórek są łączone w większe struktury, dzięki którym kontroler może odczytywać całe grupy danych podczas jednego cyklu.
Wiersze, kolumny i banki
Komórki układają się w matryce wierszy i kolumn. Kontroler najpierw aktywuje konkretny wiersz, a potem wybiera kolumnę, z której ma zostać odczytana lub do której ma trafić dana.
Współczesne układy DRAM dzielą się na banki i grupy banków. Taka organizacja pozwala przeplatać operacje i ograniczać przestoje. Z punktu widzenia użytkownika przekłada się to na wyższą przepustowość, ale także na znaczenie timingów, takich jak CL, tRCD, tRP i tRAS.
Rola kontrolera pamięci
Kontroler pamięci zarządza komunikacją między procesorem a modułami. W nowoczesnych komputerach znajduje się zwykle wewnątrz procesora, a nie w osobnym chipsecie płyty głównej.
Kontroler wybiera adres, wysyła polecenia odczytu lub zapisu, pilnuje odświeżania i koordynuje pracę kanałów. Dlatego maksymalna częstotliwość RAM zależy nie tylko od samego modułu, lecz także od procesora, płyty głównej, liczby obsadzonych slotów i ustawień firmware.
Prefetch i transfer DDR

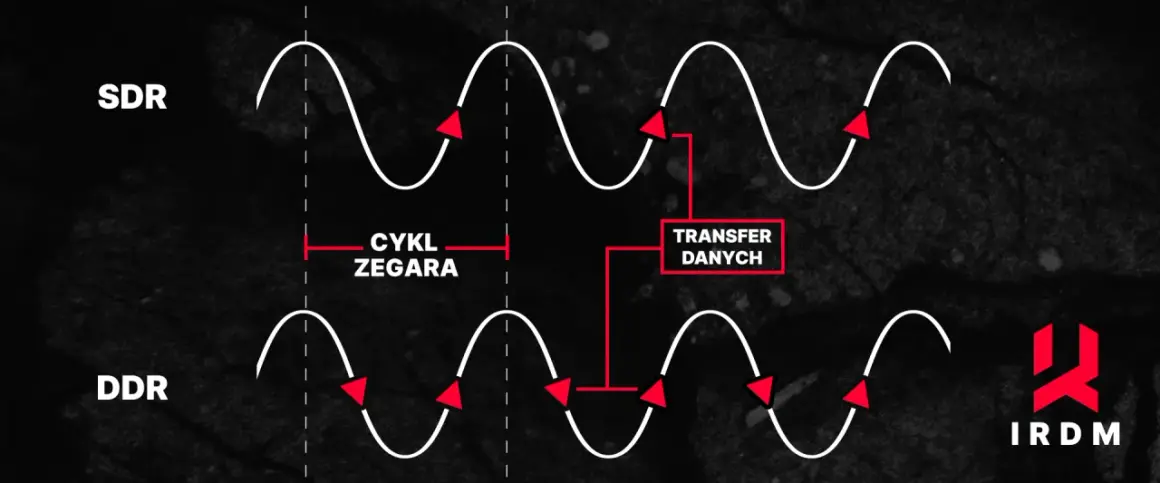

Technologia DDR przesyła dane na obu zboczach sygnału zegarowego. Skrót oznacza Double Data Rate, czyli podwójną szybkość transmisji względem podstawowego taktowania.
W DDR4 stosowany jest mechanizm 8n prefetch, a w DDR5 16n prefetch. Oznacza to, że rdzeń pamięci pobiera wewnętrznie większy pakiet danych, niż wynikałoby to z pojedynczego impulsu zegara. Dzięki temu można zwiększać transfer bez proporcjonalnego podnoszenia częstotliwości samego rdzenia.
DDR4 i DDR5 mają inną organizację pracy
Najbardziej widoczna różnica między generacjami dotyczy prędkości, ale sama liczba MT/s nie opisuje całej konstrukcji. DDR5 zmienia również organizację modułu, sposób zasilania i komunikację z układami pamięci.
| Cecha | DDR4 | DDR5 |
|---|---|---|
| Typowe napięcie VDD | około 1,2 V | około 1,1 V |
| Standardowe transfery JEDEC | około 1600-3200 MT/s | od około 4800 MT/s wzwyż |
| Organizacja modułu | jeden 64-bitowy kanał danych | dwa niezależne podkanały po 32 bity |
| Zasilanie | głównie z płyty głównej | PMIC na module |
| Korekcja wewnętrzna | brak on-die ECC w standardowych układach | on-die ECC w układach DDR5 |
| Kompatybilność | wyłącznie platformy DDR4 | wyłącznie platformy DDR5 |
W DDR5 pojedynczy moduł jest podzielony na dwa niezależne podkanały. Każdy z nich ma szerokość 32 bitów, co poprawia elastyczność obsługi mniejszych żądań danych. W codziennym użyciu nie oznacza to automatycznie podwojenia wydajności, ponieważ wynik zależy od programu i opóźnień całej platformy.
On-die ECC nie jest pełnym ECC systemowym
DDR5 ma mechanizm korekcji błędów działający wewnątrz pojedynczego układu DRAM. On-die ECC pomaga naprawić część błędów powstających w samej kości podczas produkcji lub pracy, ale nie zapewnia takiej ochrony całej ścieżki danych, jak moduły ECC stosowane w serwerach i wybranych stacjach roboczych.
Jeżeli komputer ma wymagać pełnej korekcji błędów, trzeba sprawdzić obsługę ECC przez procesor, płytę główną i BIOS. Sam napis „ECC” w specyfikacji kości DDR5 nie wystarczy do uzyskania funkcji typowej dla pamięci serwerowej.
Parametry modułu wynikają z jego konstrukcji
Pojemność modułu zależy od liczby kości, ich gęstości oraz organizacji bitowej. Przykładowo układ oznaczony jako x8 przesyła jednocześnie 8 bitów, a moduł może łączyć wiele takich kości w szerszą magistralę.
Ranki i kanały pamięci
Rank to grupa kości, która odpowiada szerokości całego interfejsu modułu. Moduł single-rank ma jedną taką grupę, a dual-rank dwie. Dwa ranki mogą poprawić wykorzystanie kontrolera dzięki przełączaniu między grupami, ale zwiększają obciążenie elektryczne.
Kanał pamięci jest połączeniem kontrolera z modułem lub zestawem modułów. W komputerze stacjonarnym dwa identyczne moduły w odpowiednich slotach mogą uruchomić tryb dual-channel. Zwykle daje to wyraźnie większą przepustowość niż pojedyncza kość, szczególnie przy zintegrowanej grafice.
Częstotliwość, transfer i opóźnienie
Producenci często podają oznaczenia takie jak DDR5-6000. Technicznie chodzi o około 6000 MT/s, czyli milionów transferów na sekundę, a nie o rzeczywiste taktowanie zegara wynoszące 6000 MHz.
Drugim ważnym parametrem jest opóźnienie CAS, czyli CL. Sama wartość CL nie wystarcza do porównania zestawów o różnych transferach. Dla orientacji opóźnienie rzeczywiste można przybliżyć wzorem CL × 2000 / MT/s. Moduł DDR5-6000 CL30 daje około 10 ns opóźnienia CAS, a DDR4-3200 CL16 około 10 ns, mimo że mają różne transfery nominalne.
Profile XMP i EXPO
Moduł może mieć zapisane bezpieczne ustawienia JEDEC oraz szybszy profil producenta. W komputerach z procesorami Intela spotyka się przede wszystkim XMP, a na platformach AMD często EXPO.
Włączenie profilu podnosi transfer i może zmienić timingi oraz napięcie. Nie jest to gwarantowane dla każdej konfiguracji, dlatego po aktywacji warto wykonać test stabilności. Komputer, który uruchamia system, nie musi jeszcze działać poprawnie podczas wielogodzinnego renderowania lub kompilowania.
Jak dobrać i zamontować pamięć bez typowych błędów
Przy zakupie zaczynam od sprawdzenia instrukcji płyty głównej albo dokumentacji laptopa. Szukam informacji o typie DDR, maksymalnej pojemności, liczbie slotów, obsługiwanych rangach i zalecanej konfiguracji modułów.
Do zwykłego komputera biurowego rozsądnym minimum bywa dziś 16 GB, natomiast do gier, pracy z dużą liczbą kart przeglądarki i narzędzi AI częściej wybiera się 32 GB. Profesjonalna obróbka wideo, maszyny wirtualne i duże projekty mogą uzasadniać 64 GB lub więcej, ale pojemność trzeba dopasować do realnego obciążenia, a nie samej mody.
DIMM, SO-DIMM i pamięć wlutowana
Komputery stacjonarne używają zwykle dłuższych modułów UDIMM, nazywanych potocznie DIMM. Laptopy korzystają z krótszych SO-DIMM, a część cienkich konstrukcji ma pamięć wlutowaną bezpośrednio na płycie.
Wlutowanego RAM-u nie da się normalnie wymienić. W laptopie z gniazdem SO-DIMM trzeba natomiast sprawdzić nie tylko generację, ale także maksymalną pojemność pojedynczego modułu i dostęp do slotu. DDR4 i DDR5 nie są zamienne, nawet gdy mają podobne oznaczenia pojemności.
Przeczytaj również: Karta SD zabezpieczona przed zapisem? Sprawdź, jak ją odblokować
Bezpieczny montaż
- Wyłącz komputer, odłącz przewód zasilający i rozładuj ładunki elektrostatyczne, dotykając uziemionego metalowego elementu.
- Otwórz zatrzaski gniazda i ustaw moduł zgodnie z wycięciem w płytce.
- Wciśnij pamięć równomiernie z obu stron, aż zatrzaski zamkną się samoczynnie.
- Po uruchomieniu sprawdź ilość wykrytej pamięci w BIOS-ie lub systemie operacyjnym.
- Jeżeli używasz profilu XMP albo EXPO, włącz go dopiero po potwierdzeniu, że komputer startuje na ustawieniach domyślnych.
Najczęstszy błąd to umieszczenie dwóch modułów w przypadkowych slotach. Płyta główna zwykle wskazuje zalecaną parę, na przykład A2 i B2, ale ostateczne oznaczenia zależą od modelu. Gdy po rozbudowie komputer wydaje sygnały dźwiękowe albo nie pokazuje obrazu, zaczynam od ponownego osadzenia kości, resetu ustawień BIOS i uruchomienia systemu z jednym modułem.
RAM i dysk pełnią zupełnie różne funkcje
Pamięć operacyjna przechowuje dane potrzebne procesorowi tu i teraz. SSD lub HDD przechowuje pliki trwale, ale jest znacznie wolniejszy pod względem opóźnień dostępu, dlatego nie może po prostu zastąpić RAM-u.
Gdy brakuje pamięci operacyjnej, system przenosi część danych do pliku stronicowania na dysku. SSD ogranicza wtedy spowolnienie bardziej niż HDD, ale nadal jest to rozwiązanie awaryjne, a nie równoważnik większej ilości RAM-u. W praktyce najpierw sprawdzam zużycie pamięci w Menedżerze zadań, a dopiero później decyduję, czy potrzebna jest rozbudowa.
Najlepszy efekt daje równowaga. Szybki dysk skraca uruchamianie programów, większy RAM pozwala utrzymać więcej danych aktywnych, a odpowiednio dobrany procesor decyduje o tempie obliczeń. Kupowanie bardzo szybkich modułów przy małej pojemności albo dokładanie RAM-u do platformy ograniczonej przez wolny procesor często przynosi mniejszy zysk, niż sugeruje specyfikacja.
Najważniejsza lekcja z budowy modułu RAM
Moduł pamięci to precyzyjny układ wielu elementów, a nie zwykła płytka z kilkoma kośćmi. O jego możliwościach decydują jednocześnie komórki DRAM, organizacja banków, ranki, kontroler procesora, zasilanie i firmware.
Przy modernizacji kieruję się kolejnością: najpierw kompatybilność, potem pojemność, konfiguracja kanałów, a dopiero na końcu transfer i timingi. Taka kolejność zwykle prowadzi do stabilniejszego i bardziej odczuwalnego ulepszenia niż wybór modułu wyłącznie na podstawie najwyższej liczby MT/s na pudełku.
