Wybór dysku NVMe, karty graficznej albo płyty głównej często sprowadza się do jednego pytania: ile danych naprawdę może przesłać magistrala PCI Express? Określenie pcie speed dotyczy właśnie szybkości tego interfejsu, ale sama generacja PCIe nie wystarczy do oceny wydajności. Liczą się także liczba linii, ograniczenia procesora i płyty głównej oraz realne osiągi konkretnego urządzenia.
Najważniejsze liczby i decyzje dotyczące szybkości PCIe
- PCIe 3.0 x4 oferuje około 3,94 GB/s w jednym kierunku.
- PCIe 4.0 x4 podwaja tę wartość do około 7,88 GB/s.
- PCIe 5.0 x4 osiąga teoretycznie około 15,75 GB/s.
- GT/s nie oznacza GB/s. Pierwsza wartość opisuje transfer sygnałów, druga ilość danych.
- Węższe połączenie x2 lub x4 może ograniczyć szybki dysk albo kartę rozszerzeń.
- Kompatybilność jest wsteczna, ale urządzenie działa z prędkością najwolniejszego elementu połączenia.
Co naprawdę oznacza szybkość PCI Express
PCI Express, często zapisywane jako PCIe, to magistrala komunikacyjna używana między procesorem, chipsetem i podzespołami. Łączy między innymi karty graficzne, dyski NVMe, karty sieciowe, kontrolery USB oraz specjalistyczne akceleratory. Im większa przepustowość, tym więcej danych może przejść między urządzeniem a resztą komputera w tym samym czasie.
Parametr prędkości opisuje się najczęściej w GT/s, czyli gigatransferach na sekundę. Nie jest to bezpośrednio liczba gigabajtów na sekundę, ponieważ część transferu zajmuje kodowanie, nagłówki i obsługa protokołu. Dlatego PCIe 4.0 z wartością 16 GT/s nie przesyła 16 GB/s na jedną linię.
Każda linia, czyli lane, składa się z osobnego kanału wysyłania i odbierania danych. Połączenie x1 wykorzystuje jedną linię, x4 cztery, a x16 szesnaście. To właśnie dlatego ten sam standard może oferować zupełnie inną przepustowość w gnieździe x1 dla karty sieciowej i w gnieździe x16 dla karty graficznej.

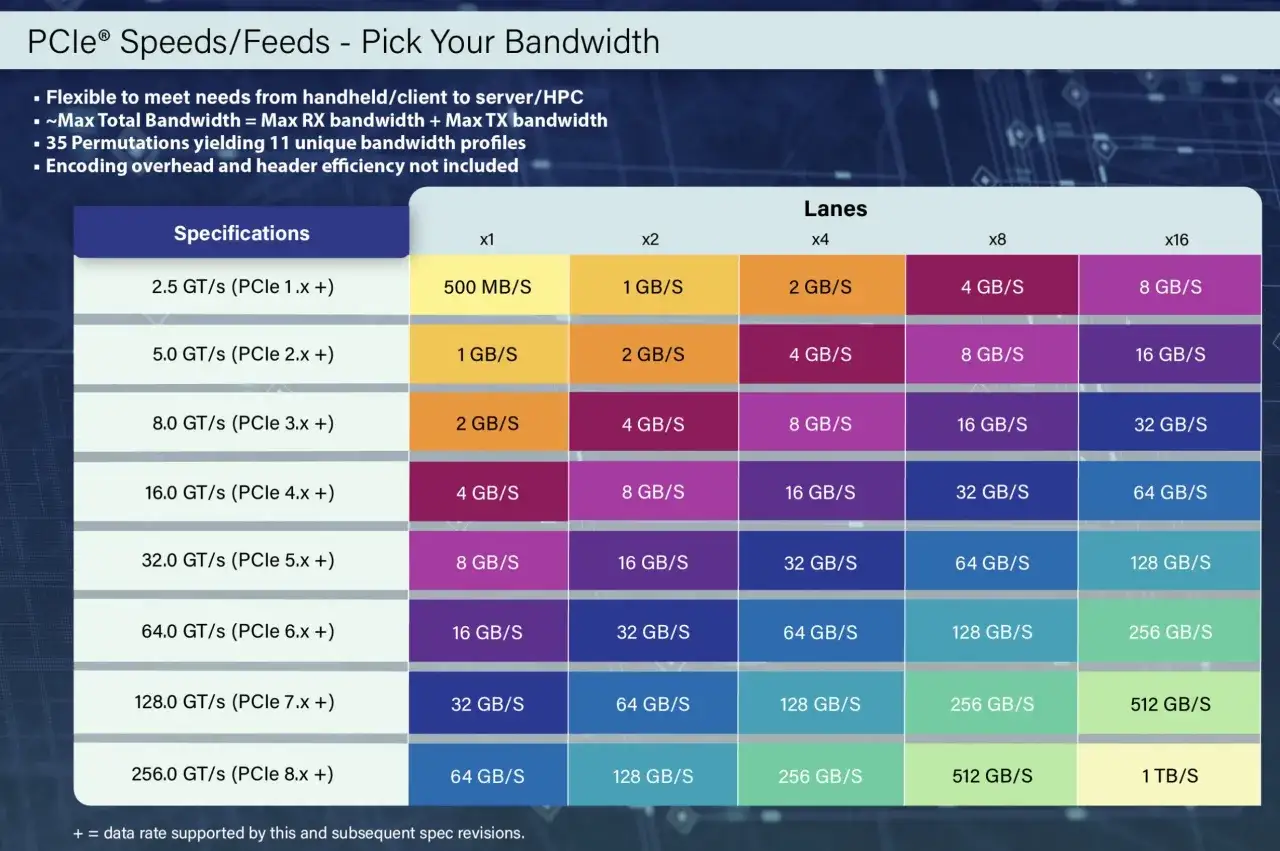

Jak zmieniała się przepustowość kolejnych generacji
Każda nowa generacja PCIe zwiększa szybkość transferu, zachowując zgodność z wcześniejszym sprzętem. W przypadku generacji od 3.0 do 5.0 wzrost jest szczególnie łatwy do zauważenia, bo każda kolejna wersja mniej więcej podwaja przepustowość.
| Generacja | Prędkość sygnału | Około na jedną linię w jednym kierunku | Przepustowość x16 w obu kierunkach |
|---|---|---|---|
| PCIe 1.0 | 2,5 GT/s | 0,25 GB/s | 8 GB/s |
| PCIe 2.0 | 5,0 GT/s | 0,5 GB/s | 16 GB/s |
| PCIe 3.0 | 8,0 GT/s | 0,985 GB/s | 32 GB/s |
| PCIe 4.0 | 16,0 GT/s | 1,969 GB/s | 64 GB/s |
| PCIe 5.0 | 32,0 GT/s | 3,938 GB/s | 128 GB/s |
| PCIe 6.0 | 64,0 GT/s | około 8 GB/s | 256 GB/s |
| PCIe 7.0 | 128,0 GT/s | około 16 GB/s | 512 GB/s |
Podane wartości są teoretyczną przepustowością po uwzględnieniu podstawowego kodowania. W realnym komputerze wynik może być niższy przez narzut protokołu, ograniczenia kontrolera, temperaturę urządzenia albo współdzielenie linii z innymi podzespołami.
PCIe 6.0 i 7.0 korzystają z bardziej zaawansowanego kodowania PAM4. Technika ta przesyła więcej informacji w jednym cyklu, ale wymaga dodatkowych mechanizmów korekcji błędów. Dla typowego użytkownika komputera najważniejsze pozostają jednak generacje 3.0, 4.0 i 5.0, ponieważ to one najczęściej decydują o kompatybilności współczesnych kart i dysków.
Dlaczego oznaczenie x1, x4 albo x16 ma tak duże znaczenie
Sama informacja, że urządzenie obsługuje PCIe 4.0, nie mówi jeszcze, jak szybko będzie działać. Trzeba sprawdzić również szerokość połączenia. Dysk NVMe PCIe 4.0 x4 może wykorzystać około 7,88 GB/s w jednym kierunku, ale ten sam kontroler działający przez x2 będzie ograniczony do mniej więcej połowy tej wartości.

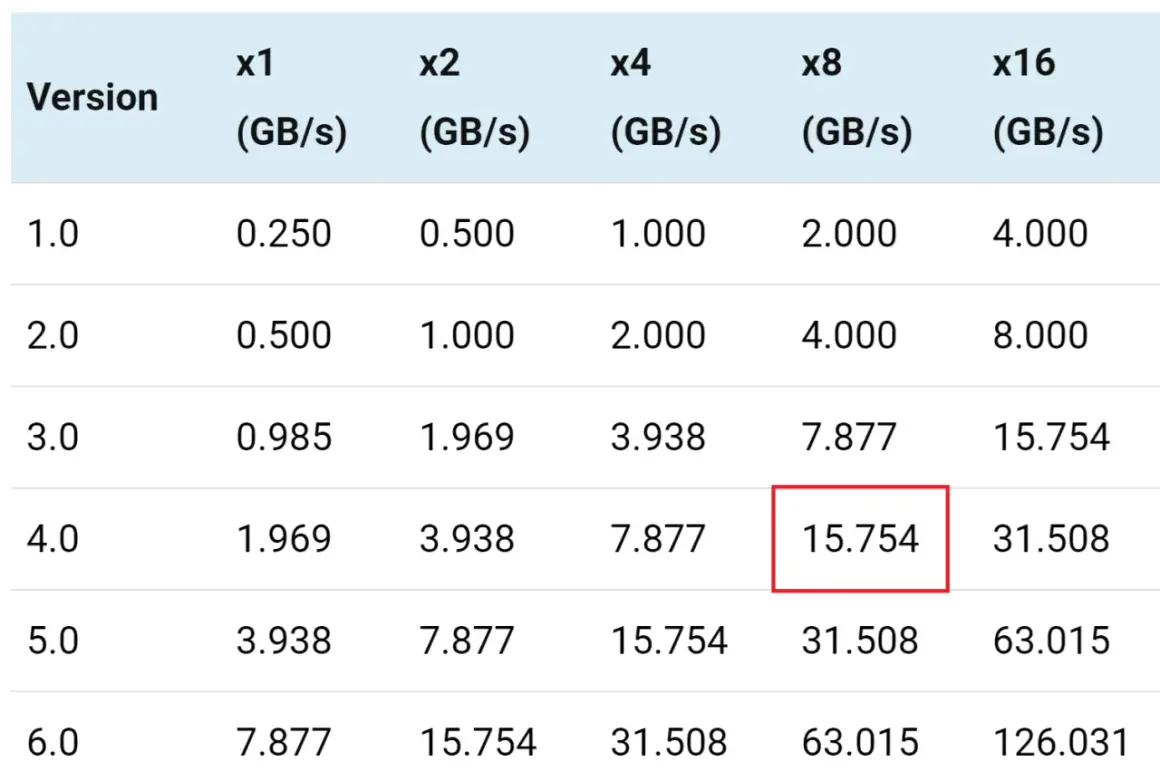

| Konfiguracja | PCIe 3.0 | PCIe 4.0 | PCIe 5.0 |
|---|---|---|---|
| x1 | około 0,985 GB/s | około 1,969 GB/s | około 3,938 GB/s |
| x4 | około 3,94 GB/s | około 7,88 GB/s | około 15,75 GB/s |
| x8 | około 7,88 GB/s | około 15,75 GB/s | około 31,5 GB/s |
| x16 | około 15,75 GB/s | około 31,5 GB/s | około 63 GB/s |
W praktyce dyski M.2 korzystają najczęściej z połączenia x4, karty graficzne z x16, a karty sieciowe i kontrolery dodatkowe często z x1 albo x4. Gniazdo może wyglądać jak x16, ale elektrycznie działać tylko jako x4. To częsta pułapka przy składaniu komputera, dlatego przed zakupem sprawdzam nie tylko długość slotu, lecz także jego rzeczywistą konfigurację.
Zmniejszenie liczby linii nie zawsze oznacza odczuwalny problem. Karta sieciowa 2,5 Gb/s nie potrzebuje szerokiego x16, podobnie jak kontroler dźwięku. Inaczej wygląda sytuacja w przypadku szybkiego dysku, kilku kart rozszerzeń albo akceleratora przetwarzającego duże zbiory danych.
Kompatybilność generacji nie gwarantuje pełnej szybkości
Urządzenie PCIe 4.0 zwykle zadziała w slocie PCIe 3.0, a karta PCIe 3.0 może pracować w nowszym gnieździe. Połączenie negocjuje jednak parametry wspierane przez oba elementy. Jeśli dysk obsługuje PCIe 4.0, ale płyta główna tylko PCIe 3.0, całość spadnie do prędkości PCIe 3.0.
Tak samo działa ograniczenie liczby linii. Dysk PCIe 5.0 x4 w slocie PCIe 4.0 x2 będzie kompatybilny, ale jego przepustowość zostanie mocno ograniczona. Kompatybilność oznacza więc możliwość działania, a nie zachowanie maksymalnych parametrów z pudełka.
Procesor, chipset i podział linii
W komputerach stacjonarnych część linii PCIe pochodzi bezpośrednio z procesora, a część z chipsetu. Linie procesora są zwykle preferowane dla karty graficznej i głównego dysku, ponieważ zapewniają krótszą drogę komunikacji. Linie chipsetu mogą być współdzielone przez kilka urządzeń, na przykład dodatkowy dysk, porty USB i kontrolery sieciowe.
Nie każda płyta główna pozwala więc wykorzystać pełną przepustowość wszystkich gniazd jednocześnie. Po zamontowaniu drugiego dysku może dojść do wyłączenia części portów SATA albo zmiany szerokości głównego slotu graficznego. Odpowiednią informację znajdziesz w instrukcji płyty, zwykle w tabeli opisującej podział linii PCIe.
Przeczytaj również: Ile pasty termoprzewodzącej na procesor? Praktyczny poradnik
Laptopy mają jeszcze więcej ograniczeń
W laptopach użytkownik najczęściej nie może zmienić konfiguracji linii ani wymienić kontrolera. Liczy się to, co przewidział producent dla konkretnego modelu. Ten sam typ dysku M.2 może działać w jednym laptopie jako PCIe 4.0 x4, a w innym jako PCIe 3.0 x4.
Do tego dochodzi chłodzenie. Szybki dysk PCIe 5.0 potrafi generować więcej ciepła niż model poprzedniej generacji, a w smukłej obudowie może obniżyć taktowanie po kilku minutach intensywnej pracy. W laptopie stabilna wydajność i temperatura bywają ważniejsze niż maksymalny wynik w krótkim benchmarku.
Jak sprawdzić rzeczywistą prędkość PCIe w komputerze
Najpierw sprawdź specyfikację procesora, płyty głównej albo laptopa. Szukaj dwóch informacji: generacji PCIe oraz szerokości połączenia, na przykład PCIe 4.0 x4. Sam napis „slot M.2” albo „gniazdo PCI Express” jest zbyt ogólny, by ocenić możliwości sprzętu.
W systemie Windows przydatne są narzędzia GPU-Z i HWiNFO. Pokazują one między innymi bieżący tryb linku oraz maksymalny tryb obsługiwany przez urządzenie. W GPU-Z zapis w rodzaju PCIe x16 4.0 @ x16 1.1 może oznaczać, że karta obniżyła prędkość w spoczynku, a po obciążeniu wróci do PCIe 4.0 x16.
Dla dysku warto użyć CrystalDiskMark, ale wynik należy interpretować rozsądnie. Test sekwencyjny dobrze pokazuje potencjał interfejsu, natomiast codzienna praca, uruchamianie programów i gry często korzystają z małych, losowych operacji. W takich zadaniach różnica między PCIe 4.0 a 5.0 może być znacznie mniejsza niż sugerują wartości zapisane na opakowaniu.
W systemie Linux podstawowe informacje sprawdzisz poleceniem lspci -vv. W sekcjach dotyczących urządzenia odczytaj pola „LnkCap” i „LnkSta”. Pierwsze pokazuje możliwości sprzętu, drugie bieżącą szerokość i generację aktywnego połączenia.
Czy szybsza generacja PCIe jest warta dopłaty
W przypadku dysków NVMe PCIe 4.0 jest dziś rozsądnym punktem równowagi między ceną, wydajnością i temperaturą. PCIe 5.0 ma sens, gdy regularnie przenosisz bardzo duże pliki, pracujesz z materiałem wideo, maszynami wirtualnymi albo projektami, które faktycznie obciążają transfer sekwencyjny.
Do zwykłego komputera biurowego, gier i przeglądania internetu nie kupowałbym droższego dysku wyłącznie dlatego, że ma nowszy interfejs. Większą różnicę może dać większa pojemność, lepszy kontroler, pamięć DRAM albo skuteczny radiator. Maksymalna liczba MB/s nie zawsze przekłada się na szybsze uruchamianie aplikacji.
W przypadku kart graficznych wpływ generacji PCIe zależy od modelu i liczby wykorzystywanych linii. Karta działająca jako x16 zwykle ma duży zapas przepustowości, natomiast konstrukcja x8 albo x4 może być bardziej wrażliwa na starszą płytę główną. W grach najpierw patrzę na wydajność samego układu graficznego, a dopiero później na wersję magistrali.
PCIe 6.0 i 7.0 podnoszą możliwości infrastruktury serwerowej, centrów danych, sztucznej inteligencji i obliczeń wysokiej wydajności. Dla zwykłego użytkownika są przede wszystkim zapowiedzią dalszego rozwoju, a nie powodem do wymiany działającego komputera. Najważniejsze jest dopasowanie standardu do konkretnego zastosowania, nie gonienie za najwyższym numerem.
Jak nie pomylić przepustowości PCIe z szybkością urządzenia
Interfejs określa maksymalną drogę transferu, ale nie gwarantuje, że podzespół ją wykorzysta. Dysk może mieć deklarowane 7 GB/s, lecz osiągać mniej przez temperaturę, zapełnienie pamięci, ograniczenia kontrolera lub brak odpowiedniego chłodzenia. Podobnie karta sieciowa nie przyspieszy ponad limit swojego portu tylko dlatego, że została zamontowana w slocie PCIe 5.0.
- Generacja PCIe mówi, jak szybka jest pojedyncza linia.
- Oznaczenie x1, x4, x8 lub x16 mówi, ile linii pracuje równocześnie.
- Specyfikacja płyty i procesora określa, jakie połączenie jest faktycznie dostępne.
- Temperatura i obciążenie wpływają na długotrzymałą wydajność.
- Rodzaj zadania decyduje, czy teoretyczna przepustowość będzie odczuwalna.
Moja praktyczna zasada jest prosta: najpierw sprawdzam generację i szerokość połączenia, potem możliwości urządzenia, a na końcu wyniki benchmarków. Dzięki temu łatwiej uniknąć dopłaty za parametry, których komputer nie wykorzysta, i szybciej znaleźć prawdziwe wąskie gardło całego zestawu.
