Wybór między starym złączem PCI a nowszym PCI Express ma znaczenie głównie wtedy, gdy modernizujesz komputer, kupujesz kartę rozszerzeń albo próbujesz wykorzystać starszy podzespół. Oba standardy mają podobną nazwę, ale różnią się budową, przepustowością i kompatybilnością mechaniczną. Poniżej wyjaśniam, co naprawdę oznaczają te różnice i który interfejs ma sens w komputerze lub laptopie.
Najważniejsze fakty o różnicach między PCI a PCIe
- PCI to starsza, równoległa magistrala współdzielona przez wiele urządzeń.
- PCIe wykorzystuje niezależne linie transmisyjne i zapewnia znacznie wyższą przepustowość.
- Standardy PCI i PCIe nie są bezpośrednio kompatybilne mechanicznie.
- Przepustowość PCI wynosi typowo około 133 MB/s, podczas gdy PCIe 4.0 x16 oferuje około 31,5 GB/s w jednym kierunku.
- W nowych komputerach i laptopach stosuje się praktycznie wyłącznie PCIe, najczęściej w formie gniazd x1, x4, x8, x16 lub złącza M.2.
PCI i PCIe nie są tym samym standardem
PCI, czyli Peripheral Component Interconnect, przez lata służyło do podłączania kart dźwiękowych, sieciowych, kontrolerów dysków i innych rozszerzeń. Była to magistrala równoległa, w której wiele urządzeń korzystało ze wspólnego kanału komunikacyjnego. Takie rozwiązanie było wystarczające dla komputerów z początku XXI wieku, ale z czasem zaczęło ograniczać wydajność.
PCI Express, skracane do PCIe, zaprojektowano jako następcę PCI. Zamiast jednej wspólnej magistrali wykorzystuje ono połączenia punkt-punkt, czyli osobne kanały między urządzeniem a kontrolerem. Dzięki temu karta sieciowa, dysk NVMe i karta graficzna nie muszą rywalizować o dokładnie ten sam kanał transmisji.
Nazwa może sugerować, że PCIe jest tylko szybszą wersją PCI. To uproszczenie. PCIe ma inną konstrukcję elektryczną i fizyczną, dlatego zwykłej karty PCI nie można po prostu włożyć do gniazda PCIe. Adaptery z mostkiem mogą czasem rozwiązać ten problem, ale są niszowe i nie gwarantują pełnej obsługi wszystkich funkcji karty.
Jak działa klasyczne PCI
Typowe PCI pracowało z częstotliwością 33 MHz i szerokością 32 bitów, co dawało maksymalnie około 133 MB/s dla całej magistrali. Ta przepustowość była współdzielona przez wszystkie podłączone urządzenia. Gdy kilka kart przesyłało dane jednocześnie, każda z nich otrzymywała tylko część dostępnego pasma.
Istniały również warianty 64-bitowe i wersje o wyższym taktowaniu, ale nie stały się one standardem w typowych komputerach domowych. Dziś klasyczne PCI spotyka się głównie w starszych płytach głównych, komputerach przemysłowych i specjalistycznych kartach, których nie opłaca się jeszcze wymieniać.
Jak działa PCI Express

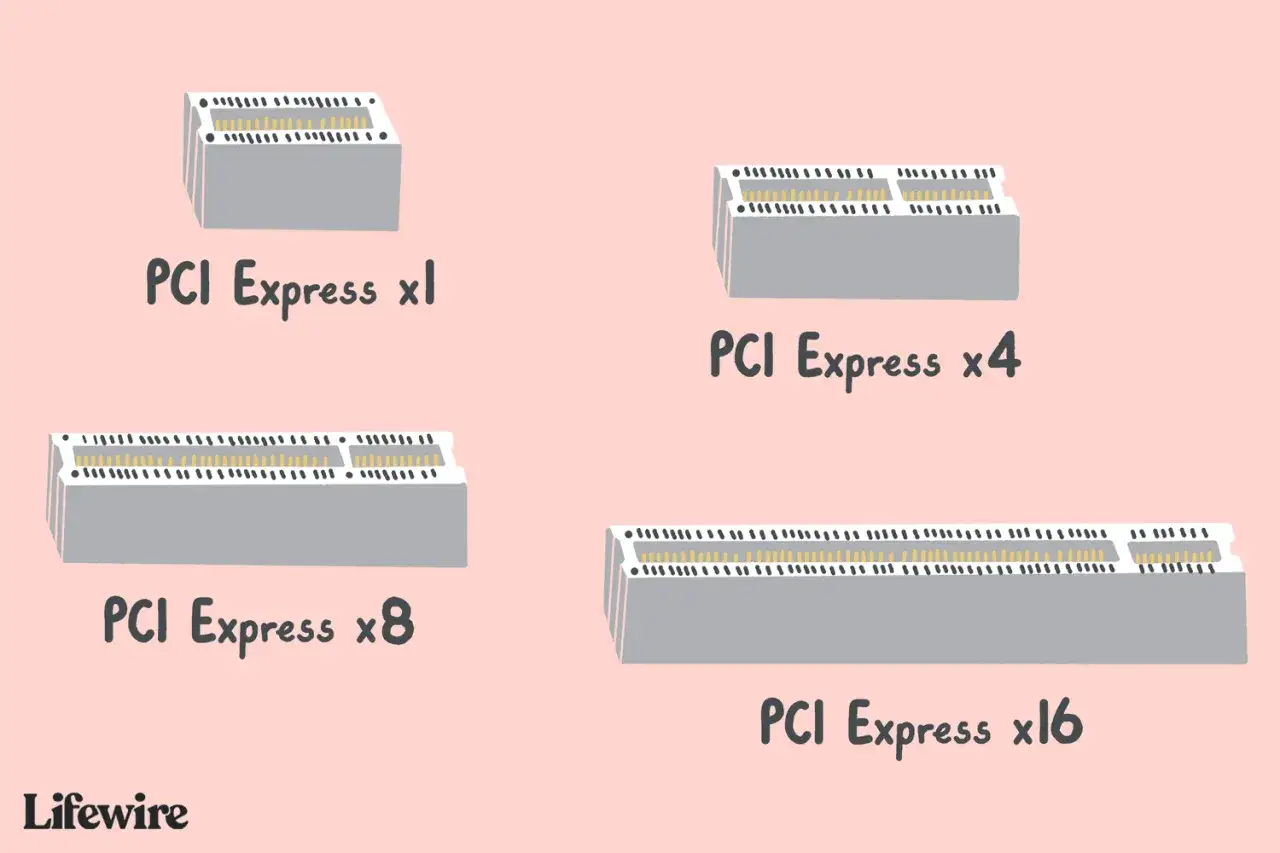

PCIe przesyła dane szeregowo za pomocą jednej lub wielu linii, nazywanych lane. Gniazdo x1 ma jedną linię, x4 cztery, x8 osiem, a x16 szesnaście. Większa liczba linii oznacza większą przepustowość, choć faktyczna wydajność zależy również od generacji PCIe i możliwości urządzenia.
Każda linia działa w dwóch kierunkach. W praktyce oznacza to, że karta może jednocześnie wysyłać i odbierać dane, a urządzenia nie blokują się wzajemnie tak łatwo jak w starej magistrali współdzielonej. To właśnie dlatego PCIe dobrze pasuje do kart graficznych, szybkich dysków SSD i kart sieciowych 10 Gb/s lub szybszych.
PCI vs PCIe w praktyce i w liczbach
Najłatwiej zobaczyć różnicę w tabeli. Dla PCIe podaję przybliżoną przepustowość jednego kierunku, ponieważ właśnie tak najczęściej ocenia się możliwości interfejsu. Wartości dotyczą pełnego połączenia x16, gdy jest ono dostępne.
| Standard | Typ połączenia | Przepustowość jednego kierunku | Typowe zastosowanie |
|---|---|---|---|
| PCI 32-bit 33 MHz | Magistrala równoległa, współdzielona | Około 133 MB/s łącznie | Starsze karty dźwiękowe, sieciowe i kontrolery |
| PCIe 1.0 x1 | Jedna linia szeregowa | Około 250 MB/s | Podstawowe karty rozszerzeń |
| PCIe 2.0 x1 | Jedna linia szeregowa | Około 500 MB/s | Karty sieciowe, dźwiękowe i kontrolery |
| PCIe 3.0 x16 | Szesnaście linii | Około 15,8 GB/s | Karty graficzne i szybkie akceleratory |
| PCIe 4.0 x16 | Szesnaście linii | Około 31,5 GB/s | Nowoczesne karty graficzne i szybkie macierze |
| PCIe 5.0 x16 | Szesnaście linii | Około 63 GB/s | Wydajne karty graficzne, dyski i serwery |
Te liczby nie oznaczają, że karta PCIe 4.0 zawsze będzie dwa razy szybsza od identycznego modelu PCIe 3.0. Jeśli urządzenie nie potrzebuje większego transferu, różnica może być niewidoczna. Wyższa generacja daje przede wszystkim większy zapas przepustowości, a nie automatyczny wzrost wydajności każdego programu.
W 2026 roku standard PCIe 7.0 jest już formalnie rozwinięty, ale w komputerach konsumenckich najczęściej spotyka się generacje 3.0, 4.0 i 5.0. Dla większości użytkowników PCIe 4.0 pozostaje bardzo rozsądnym kompromisem między szybkością, ceną podzespołów i wymaganiami dotyczącymi chłodzenia.
Co zmienia interfejs w komputerze i laptopie

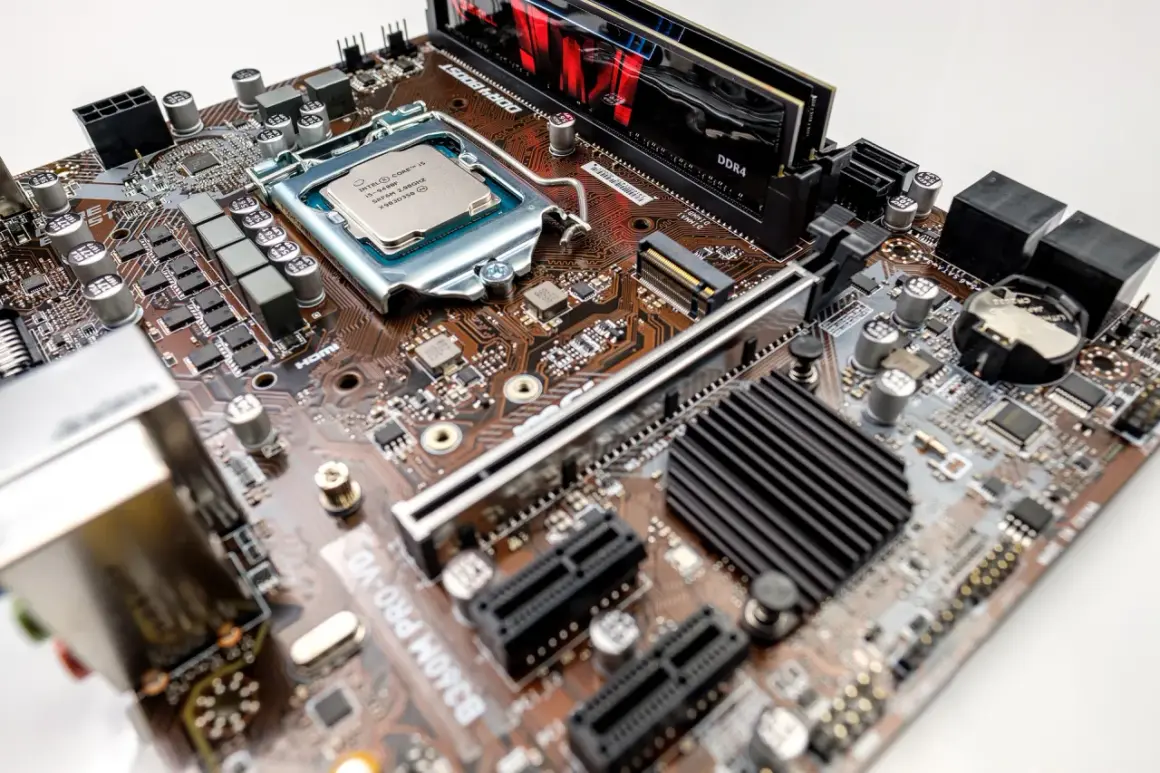

W komputerze stacjonarnym PCIe odpowiada za działanie wielu najważniejszych podzespołów. Karta graficzna zazwyczaj korzysta z gniazda x16, dodatkowe karty rozszerzeń używają x1 lub x4, a szybkie dyski NVMe komunikują się przez PCIe za pośrednictwem złącza M.2.
Karta graficzna
Najczęściej stosuje się gniazdo PCIe x16, choć konkretna karta nie zawsze wykorzystuje wszystkie dostępne linie. Nowoczesna karta może działać w starszym gnieździe, ale prędkość zostanie ograniczona do niższej generacji. W grach różnica między PCIe 3.0 a 4.0 zwykle zależy od modelu karty, rozdzielczości i tego, jak intensywnie aplikacja wymienia dane z pamięcią systemową.
Dysk NVMe
Dyski M.2 NVMe nie korzystają ze starego PCI w tradycyjnym sensie. Używają protokołu NVMe i linii PCIe, najczęściej x4. Przykładowo dysk PCIe 3.0 x4 osiąga zwykle około 3-3,5 GB/s odczytu sekwencyjnego, a model PCIe 4.0 x4 może przekraczać 7 GB/s, jeśli pozwala na to kontroler i pamięć.
Podczas zwykłego uruchamiania systemu różnica nie zawsze będzie proporcjonalna do tych liczb. Przy kopiowaniu dużych plików, pracy z wideo i aplikacjach korzystających z intensywnego odczytu szersze i nowsze połączenie daje jednak realną przewagę.
Laptop
W laptopach nie znajdziemy zwykle pełnowymiarowych gniazd PCI ani PCIe znanych z desktopów. Linie PCIe są wykorzystywane wewnętrznie przez złącza M.2, moduły Wi-Fi, kontrolery oraz czasem układ graficzny. Z tego powodu modernizacja laptopa jest bardziej ograniczona i najczęściej sprowadza się do wymiany dysku lub modułu sieciowego.
Warto też pamiętać, że złącze M.2 może obsługiwać różne tryby. Ten sam kształt klucza nie zawsze oznacza identyczne możliwości. Przed zakupem dysku trzeba sprawdzić w instrukcji laptopa, czy gniazdo obsługuje NVMe PCIe, SATA M.2 czy oba standardy.
Kompatybilność jest ważniejsza niż sama generacja
Najczęstszy błąd polega na patrzeniu wyłącznie na nazwę PCIe 3.0, 4.0 albo 5.0. Najpierw trzeba sprawdzić typ gniazda, liczbę linii, długość slotu i podział linii na płycie głównej. Dopiero później ma sens porównywanie przepustowości.
Generacje PCIe są zasadniczo wstecznie i do pewnego stopnia wstępująco kompatybilne. Karta PCIe 4.0 może działać w slocie PCIe 3.0, ale połączenie będzie pracować z parametrami starszego standardu. Z kolei karta PCIe 3.0 w slocie PCIe 4.0 nie zacznie działać szybciej tylko dlatego, że płyta główna oferuje nowszą generację.
Trzeba też odróżnić długość mechaniczną gniazda od liczby aktywnych linii. Slot x16 może być elektrycznie połączony tylko z ośmioma albo czterema liniami. W instrukcji płyty głównej można znaleźć oznaczenia typu PCIe x16 running at x8. Dla wielu kart nie będzie to problemem, ale przy bardzo szybkich akceleratorach może ograniczyć transfer.
Przeczytaj również: Jak sprawdzić kondycję komputera? Proste testy w Windows
Dlaczego karta PCI nie pasuje do PCIe
Klasyczne PCI ma inne styki, napięcia i sposób komunikacji niż PCIe. Nawet jeśli karta wygląda podobnie, nie należy próbować wkładać jej do niewłaściwego gniazda. Niekompatybilność jest fizyczna, a nie tylko programowa, więc aktualizacja sterownika jej nie rozwiąże.
Istnieją przejściówki wyposażone w układ mostkujący, który tłumaczy komunikację między starym PCI a PCIe. Używa się ich głównie wtedy, gdy konkretna karta jest trudna do zastąpienia, na przykład w systemie pomiarowym lub maszynie przemysłowej. Do zwykłego komputera taki adapter zwykle nie jest najlepszym zakupem, bo może powodować problemy ze sterownikami, przerwaniami albo zasilaniem.
Co wybrać przy modernizacji sprzętu
Jeżeli kupuję nową płytę główną, kartę rozszerzeń lub dysk, wybór jest prosty: PCIe jest właściwym standardem. Klasyczne PCI ma sens tylko wtedy, gdy trzeba zachować konkretną starszą kartę i komputer rzeczywiście posiada odpowiednie gniazdo.
Przy zakupie karty rozszerzeń sprawdzam przede wszystkim cztery rzeczy:
- czy płyta główna ma wolny slot o odpowiednim rozmiarze,
- ile linii PCIe faktycznie udostępnia ten slot,
- jaką generację obsługuje płyta, procesor i samo urządzenie,
- czy karta nie zasłoni sąsiednich gniazd lub nie wymaga dodatkowego zasilania.
Nie przepłacałbym za PCIe 5.0, jeśli komputer ma służyć głównie do pracy biurowej, przeglądania internetu i okazjonalnego grania. Większą różnicę często robi pojemniejszy dysk, więcej pamięci RAM albo lepsze chłodzenie niż przejście na wyższą generację interfejsu.
Przy modernizacji starego komputera trzeba natomiast sprawdzić nie tylko samo gniazdo, lecz także procesor i chipset. W niektórych płytach dodatkowe sloty dzielą linie z portami M.2 lub SATA, więc zamontowanie jednego urządzenia może wyłączyć inne. Tego ograniczenia nie widać po samym wyglądzie płyty.
Najrozsądniejsza decyzja zależy od wieku sprzętu
W porównaniu PCI i PCIe wygrywa PCI Express pod względem szybkości, skalowalności, opóźnień i możliwości rozbudowy. Klasyczne PCI pozostaje rozwiązaniem dla starszych urządzeń, ale nie warto budować na nim nowego komputera ani szukać współczesnych kart w tym standardzie.
Moja praktyczna zasada jest prosta. Do nowego komputera wybieram PCIe zgodne z płytą główną i konkretnym zastosowaniem, a starsze PCI traktuję wyłącznie jako wymóg kompatybilności. Jeśli urządzenie ma działać przez lata, ważniejsze od samego numeru generacji jest dopasowanie slotu, liczby linii, sterowników i pozostałych podzespołów.
Największy błąd nie polega więc na wybraniu PCIe 3.0 zamiast 4.0, lecz na kupieniu karty, która nie pasuje do gniazda albo nie ma obsługiwanego sterownika. Sprawdzenie instrukcji płyty głównej przed zakupem zajmuje kilka minut i zwykle oszczędza znacznie więcej czasu niż późniejsze rozwiązywanie problemów z kompatybilnością.
